변압기도표

변압기도표

최상의 일처리와 서비스!

항상 믿음과 신뢰로 고객을 위해 최선을 다하겠습니다.

삼상 22900V-L.V

정격출력
(KVA)		 효율(%) 전압
변동율
(%)		 무부하
전류
(%)		 치수(mm) 유랑(ℓ) 총중량(kg)
W D H
30 97.2 1.9 6.0 850 700 1180 100 350
50 97.4 1.8 6.0 900 750 1200 160 600
75 97.5 1.8 6.0 1000 800 1230 180 600
100 97.6 1.8 6.0 1060 950 1300 320 850
150 97.6 1.8 6.0 1060 950 1300 320 850
200 97.7 1.7 6.0 1060 950 1300 320 850
300 97.9 1.6 5.5 1280 1120 1380 480 1200
400 98.0 1.5 5.0 1300 1250 1480 550 1450
500 98.1 1.5 5.0 1400 1400 1530 620 1650
600 98.1 1.5 5.0 1430 1450 1550 700 1800
700 98.3 1.4 4.5 1450 1300 1580 780 2100
800 98.3 1.4 4.5 1480 1350 1600 820 2350
900 98.4 1.3 4.5 1500 1400 1620 880 2600
1000 98.4 1.3 4.5 1520 1500 1650 960 2950

사양(SPECIFICATION)

  • 주파수 : 60Hz, 50Hz
  • 1차전압 : 22900V
  • 2차전압 : 220,380,440,480,208Y/120V,220/120V,380Y/,220V,480Y/277V,460/250V,440Y/254V
  • 탭전환 : 23900/22900/21900/20900/19900
    :Ddo, Dyn11

외형치수(DIMENSION)

단상 22900V-L.V

정격출력
(KVA)		 효율(%) 전압
변동율
(%)		 무부하
전류
(%)		 치수(mm) 유랑(ℓ) 총중량(kg)
10 97.2 2.3 6.0 580 630 1120 60 100
20 97.5 1.9 5.0 600 650 1150 70 120
30 97.7 1.7 5.0 750 900 1250 90 180
50 97.8 1.6 5.0 800 800 1250 120 430
75 97.9 1.6 5.0 800 800 1300 160 520
100 98.0 1.6 5.0 800 800 1300 180 580
150 98.1 1.6 5.0 900 950 1500 200 780
200 98.1 1.6 5.0 1050 1100 1600 210 950
300 98.3 1.4 5.0 1100 1200 1650 560 1200
400 98.4 1.3 5.0 1170 1300 1680 650 1350
500 98.4 1.3 5.0 1200 1400 1700 700 1600

사양(SPECIFICATION)

  • 주파수 : 60Hz, 50Hz
  • 1차전압 : 22900Grd.Y/12600V,22900V
  • 2차전압 : 220,380,440,480,208Y/120V,220/120V,380Y/,220V,480Y/277V,460/250V,440Y/254V
  • 탭전환 : 23900/22900/21900/20900/19900
    :Ddo, Dyn11

외형치수(DIMENSION)

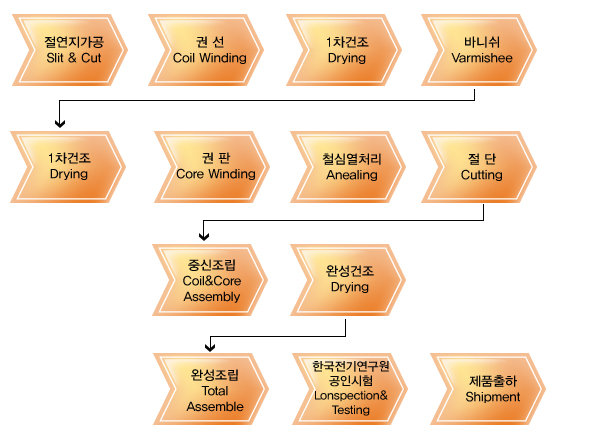

변압기 제작공정 POCESS FLOW CHART
